庫卡機器人KRC4通訊總結
庫卡機器人支持哪些通訊、需要什么組件等...
以下內容僅針對KRC4及以上
KRC2在此不作說明

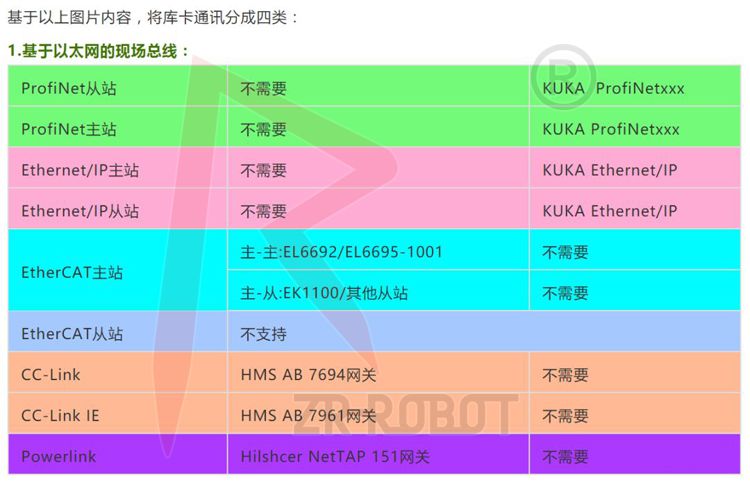

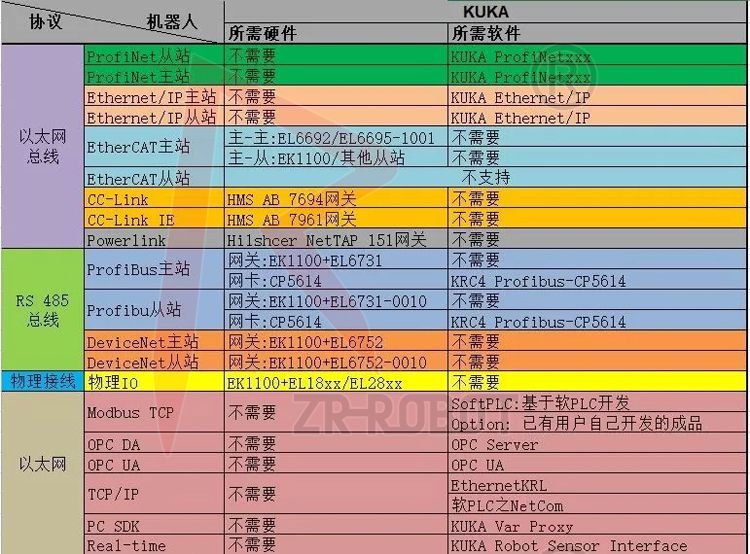

注意:以上僅列出常用的以太網總線，對于像Varan或Sercos這種這里就不說明；
2.RS485的現場總線：
|
ProfiBus主站 |
網關:EK1100+EL6731 |
不需要 |
|
網卡:CP5614 |
KRC4 Profibus-CP5614 |
|
|
Profibu從站 |
網關:EK1100+EL6731-0010 |
不需要 |
|
網卡:CP5614 |
KRC4 Profibus-CP5614 |
|
|
DeviceNet主站 |
網關:EK1100+EL6752 |
不需要 |
|
DeviceNet從站 |
網關:EK1100+EL6752-0010 |
不需要 |
注意:從KRC4起庫卡不再支持RS232串口通訊；
3.物理接線:
注意:庫卡有款16輸入/輸出的板卡，常用于compact控制柜
4.以太網通訊：
|
物理IO |
EK1100+EL18xx/EL28xx |
不需要 |
4.以太網通訊：
|
|
不需要 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
